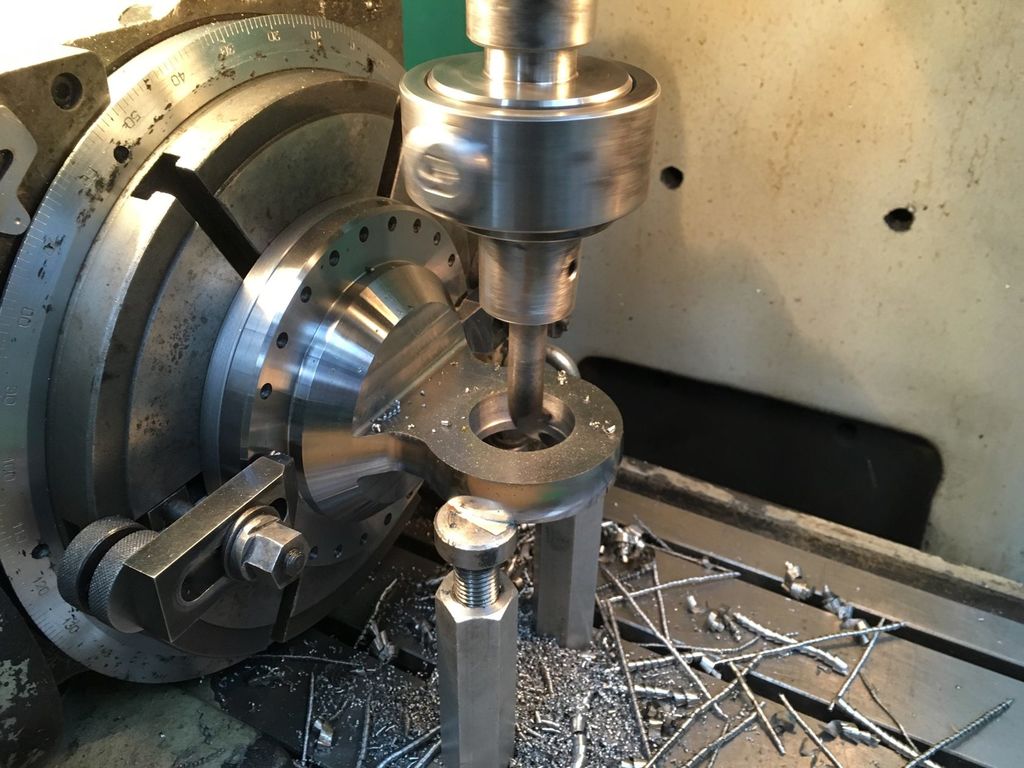

Обработка и изготовление деталей: сверление, растачивание, зенкерование, развертывание, обточка торцов, фрезерование, разметка, проверка линейных размеров, межцентровых расстояний отверстий
Характеристики оборудования:
Число шпиндельных головок: 2
Наименьшее и наибольшее расстояние от торца вертикального шпинделя до рабочей поверхности стола, мм 175 – 1000
Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм 80 – 107
Наименьшее и наибольшее расстояние от торца горизонтального шпинделя до переднего торца люнета, мм 760 -1120
Расстояние между стойками, мм 1400
Наибольшие рекомендуемые параметры обработки, мм:
Диаметр сверления 40
Диаметр расточки 250
Длина расточки шпинделя за одну установку 320
Наибольшая допускаемая масса изделия, кг 1500
Стол:
Размеры рабочей поверхности стола, мм 1000х1600
Наибольшее продольное перемещение стола, мм 1400
Поперечина:
Наибольшее вертикальное механическое перемещение, мм 600
Шпиндельные головки:
Наибольшее перемещение, мм:
Горизонтальной головки 630
Вертикальной головки 1000
Шпиндель:
Наружный диаметр пиноли, мм 135
Наибольшее перемещение пиноли, мм 360
Число скоростей шпинделя 21
Частота вращения шпинделя, об/мин 20 – 2000
